la moitié du 19ième siècle. Mais c'est bien ce travail, qui nous montre comment
exprimer et manipuler des valeurs binaires, qui formera la base des ordinateurs du
20ième siècle.
On y trouve des primitives, AND OR et négation. Et des fonctions annexes:
implication, le XOR, inversion. (On exprime parfois le AND par le x de la multiplication
arithmétique, qui coincide parfaitement; et le OR par l'addition +, qui coincide en
tout sauf pour 1 + 1 = 1).
Si on se demande comment les portes logiques de notre ALU seront fabriquées;
elles ne le seront pas du tout, au sens d'objets pièces (no moving parts). La porte
logique est aussi le transistor; le transistor exprime son actualisation. Dans un
ordinateur mis en marche, le courant se ballade à l'intérieur du jeu des transistors,
ici High, là Low. En mettant notre ALU virtuel au mode 1 - logique - on peut très bien
observer comment les résultats pour toute entrée répondront aux exigences de l'algèbre
de Boole.
et on inverse. En passant au mode arithmétique, on trouve:
Voilà que 7 + 3 = 10
* * *
Très difficile de trouver une photo d'un circuit intégré: C'est extrêmement
petit, et aussi fragile car la moindre poussière risque de tout fausser. Donc,
Intel nous montre des belles boîtes métalliques avec le nom de ses CPUs imprimés
à l'extérieur.
Grâce à la NASA, on peut voir le dedans.
Les transistors qui sont les bêtes de travail des circuits sont construits grâce à des
processus photographiques qui - à l'aide d'un masque, pour certains - vont identifier les zones
à couper pour introduire les fils. Une fois le transistor assemblé, il sera testé. S'il est faux,
il faut le jeter car il n'y a jamais la possibilité de faire une réparation. C'est à ce point petit.

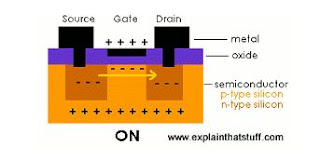

Que font les transistors? Ils amplifient un signal électrique, de Low vers High. Le transistor
dit de contact est aussi un diode: il ne peut retourner en arrière. Un transistor MOSFET qui
induit un courant, lui, le peu.
Le silicone, un matériel semi-conducteur, sera dopé soit vers le positif (avec moins
d'électrons libres) ou vers le négatif grâce à l'ajout de poussière de métaux conducteurs.
Si un positif et un négatif entrent en contact, il y aura un mouvement d'électrons, donc
un courant. S'il n'y a qu'un rapprochement sans contact, il y aura une hausse de voltage
entre les deux, qui peut induire un courant dans le voisinage. On a le principe du
fonctionnement des deux types de transistor.
